Můžete si být jisti, že si koupíte odbočnou trubku klimatizace Gangxin vyráběnou naší továrnou. Tento produkt je vyroben nejnovější technologií ochrany životního prostředí, s vysokou hustotou produktu, silnou odolností vůči tlaku, v souladu s testováním ochrany životního prostředí ROHS a REACH, krásným vzhledem, pohodlnou velikostí instalace, pokročilou technologií svařování;

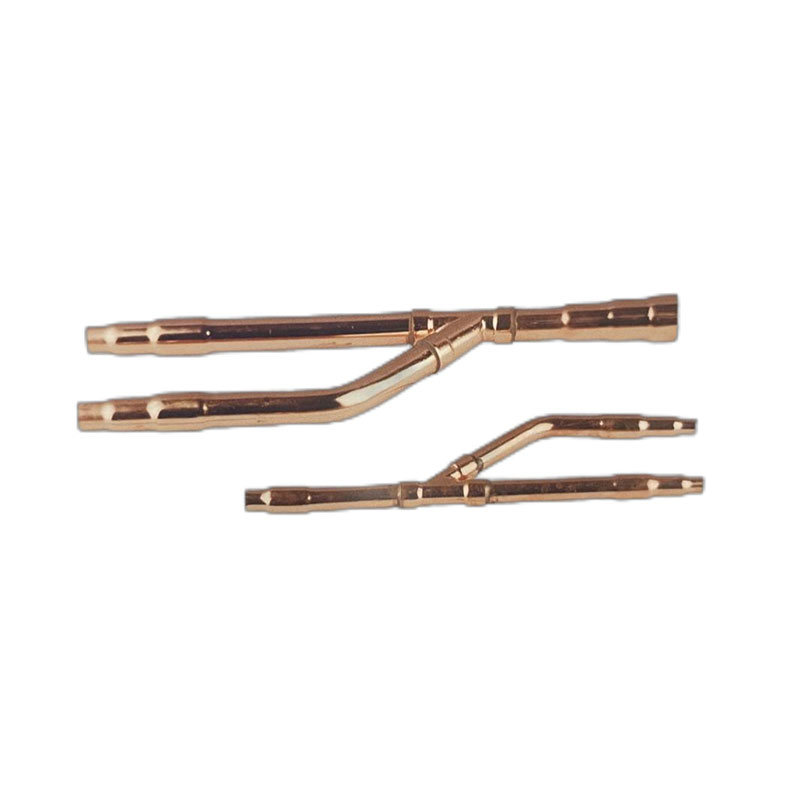

Odbočné potrubí klimatizace je důležitou součástí spojující potrubí vnitřní jednotky a venkovní jednotky. Hlavním materiálem je měděná trubka, která hraje roli odvádění chladiva.
Bifurkační potrubí, také známé jako odbočka, rozdělovač, rozdělené na parní potrubí a kapalinové potrubí, používané v instalaci potrubí centrální klimatizace VRV (více potrubí), je důležitou součástí propojení potrubí vnitřní a venkovní jednotky, hlavním materiálem je měď potrubí, hraje roli separace chladiva. Výběr dělené trubky je určen podle výkonu vnitřní jednotky připojené ke každé dělené trubce. Potrubí klimatizace může být instalováno vodorovně nebo svisle, při vodorovné instalaci musí být Úhel mezi ústím potrubí a vodorovnou čarou menší než 15 stupňů; Vertikální instalace směřující ke dvěma ústím trubek, libovolnému ústí trubky a vertikální linii Úhel musí být menší než 15 stupňů; Odbočná trubka klimatizace za dvěma potrubními porty musí zajistit, aby přímá část trubky byla větší než 60 cm; Malé odbočné rozdělovače nemohou nahradit velké odbočné rozdělovače
Konstrukce odbočné trubky klimatizace je obvykle vyrobena z vysoce kvalitního zpracování měděných trubek, její velikost lze určit na základě kapacity vnitřní jednotky připojené ke každé odbočné trubce. Chladivo lze rozdělit do dalších dělených trubek a koncových výparníků odkloněním potrubím kapaliny. Chladivo se po absorbování tepla ve výparníku stává plynem a poté proudí zpět do kompresoru hlavního motoru plynovým potrubím. Dělená trubka klimatizace je jako rozvětvená hlava vodní trubky, která se používá k rozdělení chladiva, a dělená trubka s více vedeními se používá k sérii několika příslušenství výsuvných trubek
Sériové číslo | Specifikace | Průměr koncové trubky | Průměr koncové trubky B | Průměr koncové trubky C | |
1 | E-52SN | průdušnice | ¢19.4/¢16.5/¢13.1 | ¢16,5/13,1 | ¢16.5/¢13.1 |
Kapalná trubka | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
2 | E-102SN | průdušnice | ¢19.4/¢16.5 | ¢22,7/¢19,4/¢16,5/¢13,1 | ¢16.5/¢13.1 |
Kapalná trubka | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
3 | E-162SN | průdušnice | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22,7/¢19,4/¢16,5/¢13,1 |
Kapalná trubka | ¢13.1 | ¢13.1/¢10 | ¢13.1/¢16.5/¢6.8 | ||
4 | E-242SN | průdušnice | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22,7/¢19,4/¢16,5/¢13,1 |
Kapalná trubka | ¢19.4/¢16.5 | ¢16,5/¢13,1/¢10 | ¢16,5/¢13,1/¢10 | ||
5 | E-302SN | průdušnice | ¢33,6/¢39 | ¢33,6/¢39 | ¢29 |
Kapalná trubka | ¢19.4/¢22.4 | ¢19,4/¢16,5/¢13,1/¢10 | ¢19,4/¢16,5/¢13,1/¢10 | ||
6 | E-462SN | průdušnice | ¢42/¢44.9 | ¢42/¢44.9 | ¢38,5/¢33,2/¢29 |
Kapalná trubka | ¢19.4/¢22.4 | ¢19,4/¢16,5/¢13,1/¢10 | ¢19,4/¢16,5/¢13,1/¢10 |
Sériové číslo | Specifikace | Průměr koncové trubky | Průměr koncové trubky B | Průměr koncové trubky C | |
1 | E-52SN | průdušnice | ¢19.4/¢16.5 | ¢16,5/13,1 | ¢16.5/¢13.1 |
Kapalná trubka | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
2 | E-102SN | průdušnice | ¢19.4/¢16.5 | ¢22,7/¢19,4/¢16,5/¢13,1 | ¢16.5/¢13.1 |
Kapalná trubka | ¢10 | ¢10/¢6.8 | ¢10/¢6.8 | ||
3 | E-162SN | průdušnice | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22,7/¢19,4/¢16,5/¢13,1 |
Kapalná trubka | ¢16.5/¢13.1 | ¢13.1/¢10 | ¢13.1/¢16.5/¢6.8 | ||
4 | E-242SN | průdušnice | ¢25.8/¢28.6 | ¢25.8/¢28.6 | ¢22,7/¢19,4/¢16,5/¢13,1 |
Kapalná trubka | ¢19.4/¢16.5 | ¢19,4/¢16,5/¢13,1/¢10 | ¢16,5/¢13,1/¢10/¢6,8 | ||
5 | E-302SN | průdušnice | ¢33,6/¢39 | ¢33,6/¢39 | ¢29 |
Kapalná trubka | ¢19.4/¢22.4 | ¢19,4/¢16,5/¢13,1/¢10 | ¢13.1/¢10/¢7.5 |
