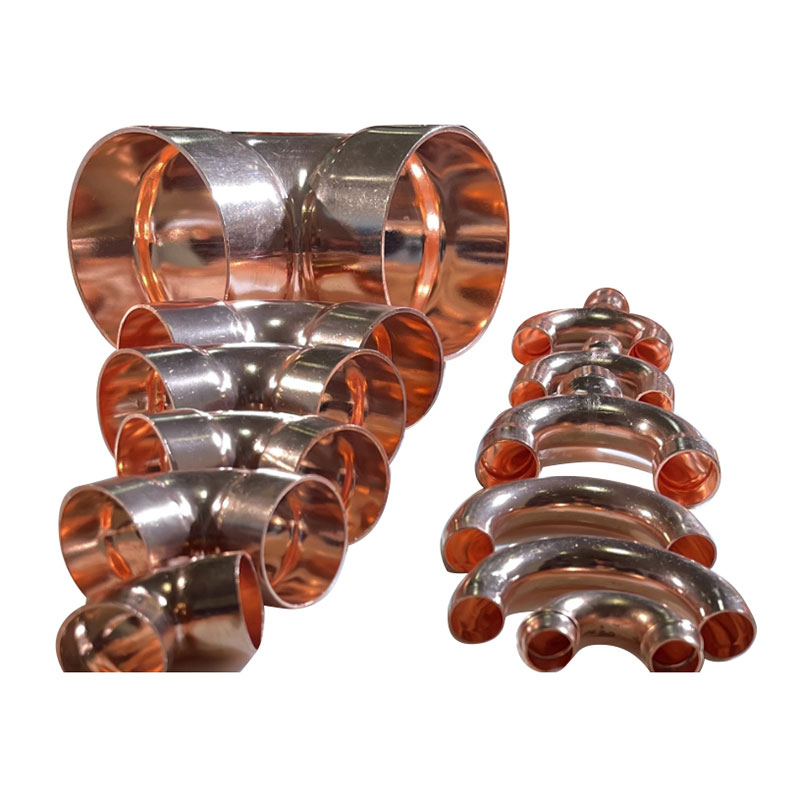

Můžete si být jisti, že si koupíte pravoúhlé koleno Gangxin vyrobené v naší továrně. Tento produkt je vyroben pomocí nejnovější technologie ochrany životního prostředí, vysoké hustoty produktu, silné odolnosti vůči tlaku, v souladu s testováním ochrany životního prostředí ROHS a REACH, krásným vzhledem, pohodlnou velikostí instalace, pokročilou technologií;
Pravoúhlé koleno je druh potrubní sestavy, která se používá k připojení měděných trubek, se používá hlavně v chlazení, klimatizaci, ohřevu vody a dalších systémech, k dosažení 90° pravoúhlého řízení mezi trubkami. Tento druh kolena je obvykle vyroben z mědi, má dobrou tepelnou vodivost a odolnost proti korozi, je vhodný pro potrubní systémy, které se potřebují často ohýbat nebo otáčet. Měděné 90° koleno má širokou škálu aplikací, včetně, ale bez omezení na klimatizaci, chlazení nebo připojení měděného vodovodního potrubí. jeho design a výroba v souladu s určitými národními a mezinárodními normami, jako je americká norma ASME B16.22, evropská norma EN1254-1, britská norma BS864 a australská norma AS364, aby byla zajištěna bezpečnost a zaměnitelnost produktů. Kromě toho je pravoúhlé koleno pokročilé ve výrobní technologii. je nová technologie tváření vytlačováním pro zvýšení jeho hustoty. Zkouška pevnosti v tlaku ukazuje, že tlak spoje měděných trubek je až 32 MPa, což je velmi bezpečné pro použití v konvenčních tlakových potrubích. Tato kolena jsou vhodná nejen pro přímé připojení měděných trubek, ale také pro redukční připojení, jsou spojením mezi různými průměry měděných trubek, jsou k dispozici v různých specifikacích a typech, aby vyhovovaly různým potřebám aplikace. Protože měď má dobrou elektrickou a tepelnou vodivost, má pravoúhlé koleno určité uplatnění také v oblasti elektrotechniky a elektroniky, jako součást zapojení obvodu.
|
Model |
VELIKOST |
A(F) |
B |
T |
X |
POZNÁMKA |
|
(mm) |
||||||
|
GX-W-01 |
9.52 |
9,52 + 0,15 |
9,0 + 1,0 |
0.80 |
12.8 |
|
|
GX-W-02 |
12.70 |
12,77 + 0,15 |
9,0 + 1,0 |
0.80 |
14.4 |
|
|
GX-W-03 |
15.88 |
15,95 + 0,15 |
11,0 + 1,0 |
0.90 |
15.9 |
|
|
GX-W-04 |
19.05 |
19.12 + 0.15 |
15+1,0 |
0.90 |
17.5 |
|
|
GX-W-05 |
22.20 |
22,32 + 0,15 |
15+1,0 |
0.90 |
19.1 |
|
|
GX-W-06 |
25.40 |
25,49 + 0,15 |
15+1,0 |
1.09 |
20.7 |
|
|
GX-W-07 |
28.60 |
28,72 + 0,15 |
20+1,0 |
1.09 |
22.3 |
|
|
GX-W-08 |
31.75 |
31,84 + 0,15 |
25+1,5 |
1.09 |
23.9 |
|
|
GX-W-09 |
35.00 |
35,1 + 0,15 |
12,0 + 1,5 |
1.09 |
25.5 |
|
|
GX-W-10 |
38.10 |
38,22 + 0,15 |
12,0 + 1,5 |
1.09 |
27.1 |
|
|
GX-W-11 |
41.30 |
41,4 + 0,15 |
12,0 + 1,5 |
1.09 |
28.7 |
|
|
GX-W-12 |
42.00 |
42,1 + 0,15 |
12,0 + 1,5 |
1.09 |
29.0 |
|
|
GX-W-13 |
50.80 |
50,92 + 0,15 |
12,0 + 1,5 |
1.09 |
33.4 |
|
|
GX-W-14 |
54.00 |
54,1 + 0,15 |
12,0 + 1,5 |
1.09 |
35.0 |
|
|
GX-W-15 |
63.50 |
63,65 + 0,15 |
12,0 + 1,5 |
1.09 |
39.8 |
|
|
GX-W-16 |
66.70 |
66,85 + 0,15 |
12,0 + 1,5 |
1.09 |
41.4 |
|
|
GX-W-17 |
76.20 |
76,45 + 0,15 |
15,0 + 2,0 |
1.47 |
46.1 |
|
|
GX-W-18 |
79.40 |
79,52 + 0,15 |
15,0 + 2,0 |
1.47 |
47.7 |
|
|
GX-W-19 |
101.60 |
101,85 + 0,15 |
15,0 + 2,0 |
1.47 |
58.8 |
|
|
GX-W-20 |
105.00 |
105,25 + 0,15 |
15,0 + 2,0 |
1.47 |
60.5 |
|
|
GX-W-21 |
127.00 |
127,25 + 0,15 |
15,0 + 2,0 |
2.00 |
71.5 |
|
|
GX-W-22 |
152.40 |
152,65 + 0,15 |
20,0 + 2,0 |
2.50 |
84.2 |
